Как правильно выставить зажигание на Юпитер 5

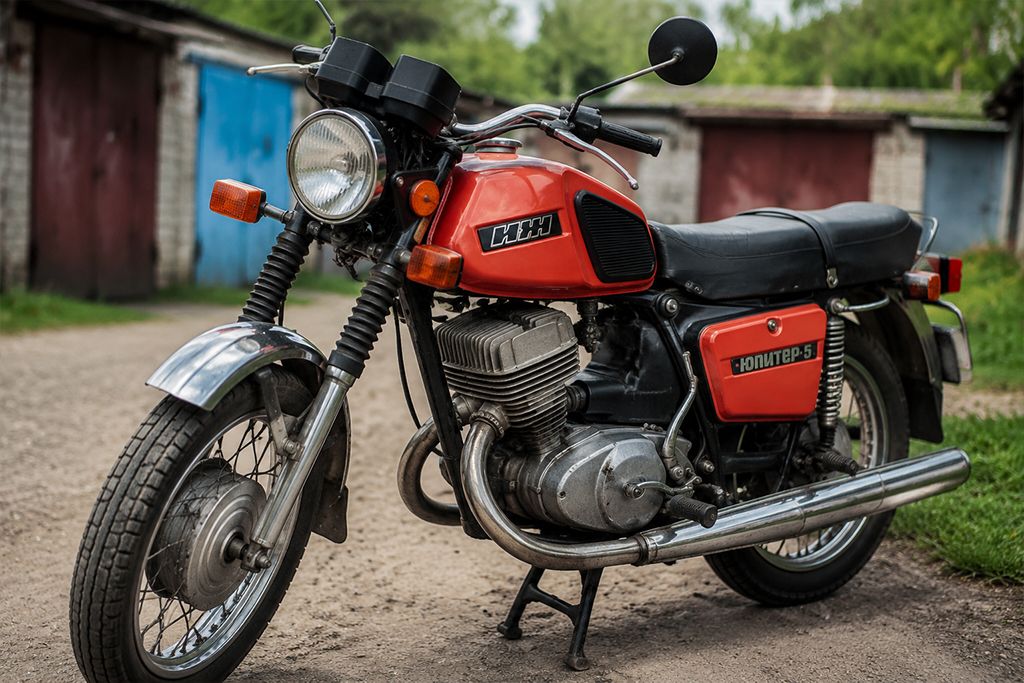

Сегодня модель мотоцикла Юпитер 5 является одной из последних в данном бренде и до сих пор пользуется популярностью. Обусловлено это доступной ценой и простотой технической наладки. Но к сожалению у модели есть недостаток — двухцилиндровый движок с небольшим ресурсом, которому необходима настройка зажигания. О том, как выставить зажигание на юпитер 5 и будет рассказано в статье.

Бесконтактное зажигание

1. Выкручиваем свечи. Нет необходимости убирать их из колпачков. Попросту нужно  прислонить их на ребра цилиндра.
2. Теперь нужно поймать в мертвой точке одного поршня коленвал. Его следует вращать назад так, чтобы поршень опустился на 2,6 мм.
3. При этом модулятор должен пребывать в свободном вращении. За счет этого на зажигании в положении "вкл" «ловят» момент формирования искры.
4. А после этого фиксируют полученное положение, притягивая модулятор.
5. Проводим все манипуляции с п.1 по п.3 со вторым цилиндром. После установки на 2,6 мм требуется прокрутить коленвал за генераторную гайку.

Если происходит совпадение, то все сделано верно. Если же нет, то действуют следующим образом:

• позднее зажигание – ослабляют контровую модуляторную гайку и действуют по схеме 1–3;
• раннее зажигание – стачивают модуляторную кромку до получения нужного эффекта (до того, пока искра на свече не будет появляться в нужное время).

Контактное зажигание

Как выставить контактное зажигание на Юпитере? Некоторые из моделей были выпущены с завода с контактным зажиганием. Чтобы произвести его настройку нужно подготовить: отвертки, лампочку 12В с двумя отходящими от нее проводками, штангенциркуль,  накидной ключ и рожковый ключ.

1. Первоначально нужно снять крышку. Тем самым открыть доступ к механизму зажигания.
2. Затем выкручивают все свечи и помещают в цилиндр, расположенный справа, вставьте вместо одной отвертку.
3. Теперь нужно провернуть гайку (находится в центре), связанную с коленвалом. Поршень ставят в м.т. (наверху). М.т. находится на максимальном выступании отвертки (положение фиксируют риской).
4. На следующем этапе потребуется помощь. Нужно чтобы один человек удерживал отвертку, а другой на м.т. отмечал штангенциркулем совпадение приборной шкалы с риской.
5. Теперь просим у помощника осуществить поворот коленвала против часовой стрелки.

На теле штангенциркуля отмечаем опускание отвертки на отметке 2,6 мм. Так регулируют опережение.

• При выставлении поршня обратите внимание на кулачки зажигания (какой из них разомкнут). К нему прикладывают контакты лампы: на массу и на кулачек.
• Отпускают фиксирующий винт и начинают вращать регулировочный.
• Как только лампа гаснет – момент пойман.

На этом этапе регулировочный винт удерживают, а после осуществляют его притяжение фиксирующим винтом. Настройка первого цилиндра окончена. Переходите ко второму по аналогичной схеме.

Заключение

Правильно выставить зажигание на юпитере 5 можно, но этот мотоцикл, невзирая на свою простоту, является довольно-таки требовательным механизмом. От настройки зажигания зависит многое: диапазон оборотов, мощность двигателя и расход. Зная как наладить контактное и бесконтактное зажигание, можно всегда оставаться «на коне». А для тех, кому недостаточно инструкции, предлагается ознакомиться с материалом: как выставить зажигание на юпитере видео.
