Как подключить сабвуфер с усилителем в машину?

Для подключения сабвуфера понадобится:

• непосредственно низкочастотный динамик (сабвуфер);
• 2-хканальный усилитель;
• головное устройство (магнитола).

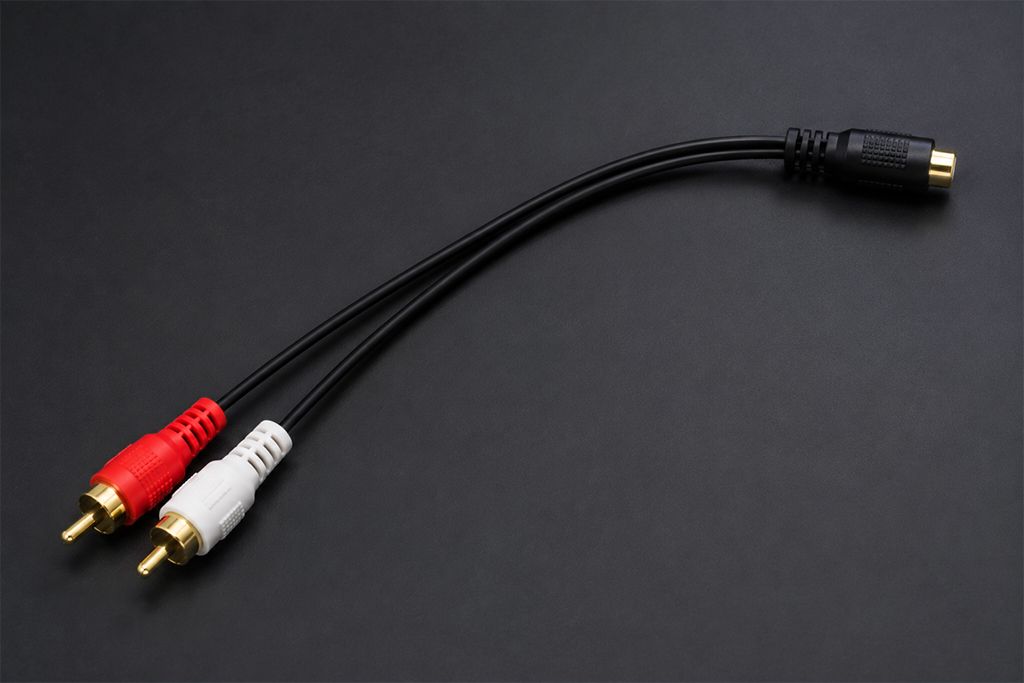

Подключить сабвуфер в машину с усилителем можно к RCA разъему магнитолы. В данном случае понадобится выход на 2 тюльпана. Если такого нет, то используйте двойник.

Как подключить сабвуфер через усилитель?

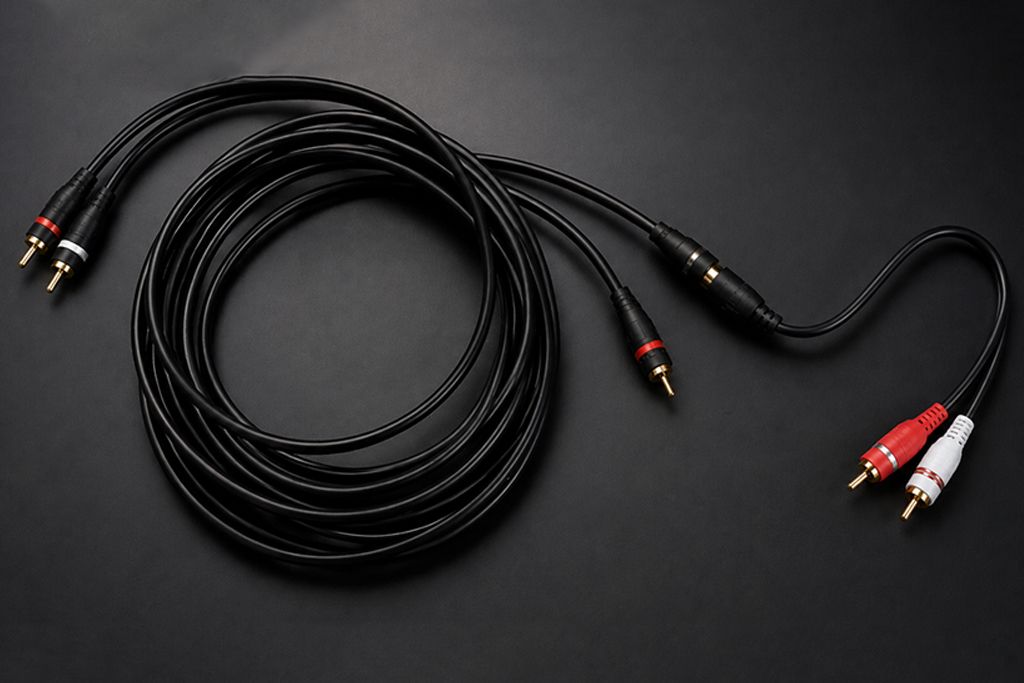

Подключение выполняется с помощью обычного RCA кабеля, в котором задействуется только один разъем.

Второй свободный тюльпан подключается к головному устройству, при наличии там двух входов, или остается не задействованным.

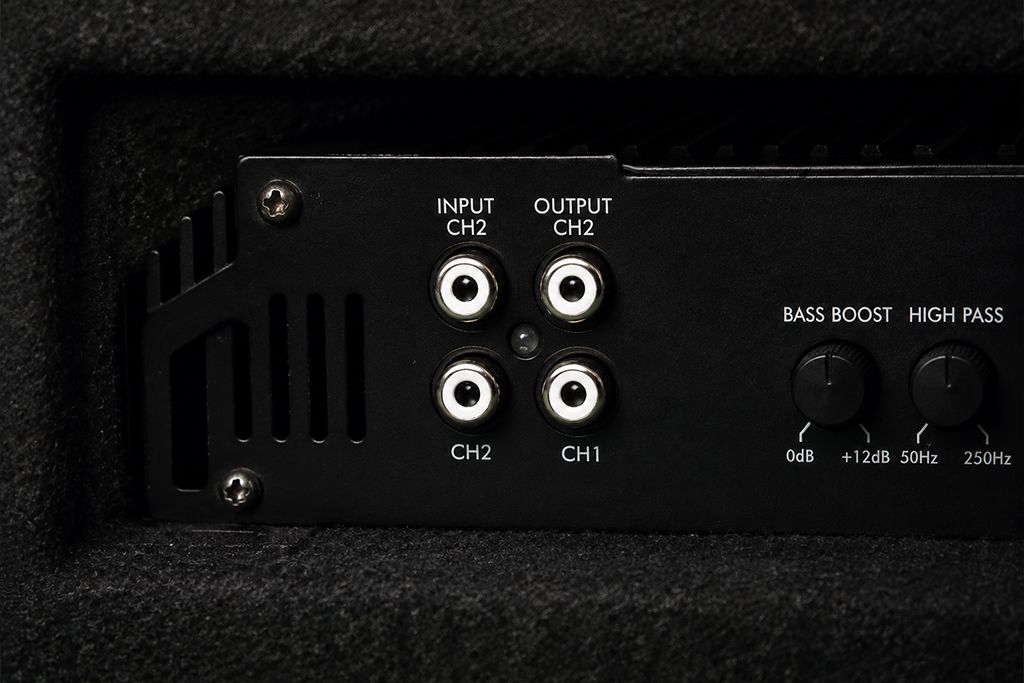

Со стороны двойника кабель подключается к усилителю в разъемы вход /выход СН1.

Подключение силового кабеля

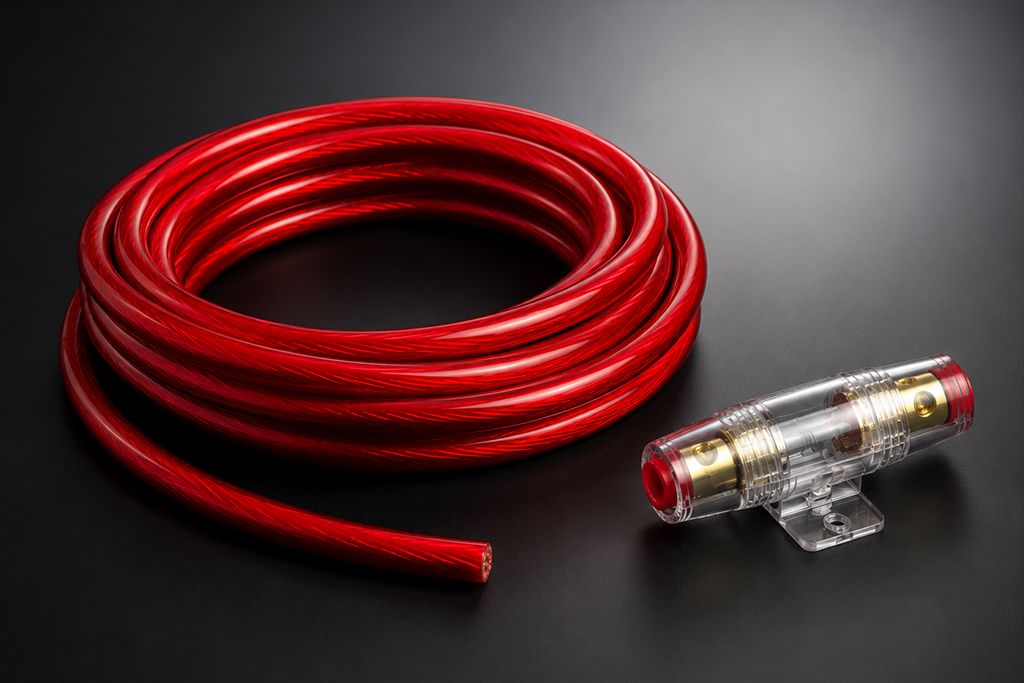

Важно правильно подключить сабвуфер и питание. Для этого понадобится около 6 м силового кабеля 4Ga (сечение 21,2 мм2). Для подключения к «+» нужно 5 м, к «-» - 1 м. На края плюсового кабеля ставим на термоусадку кольцевые клеммы. Они в дальнейшем пойдут на плюс аккумулятора. Обязательно через 30 см от клемм поставьте предохранитель с корпусом на 30А в разрыв.

На второй конец плюсового кабеля ставим у-образную клемму для подключения к плюсу уселка.

Минусовый провод с двух сторон заканчиваем аналогичными клеммами. У-образная пойдет на минус уселка, кольцевая – на корпус авто для заземления.

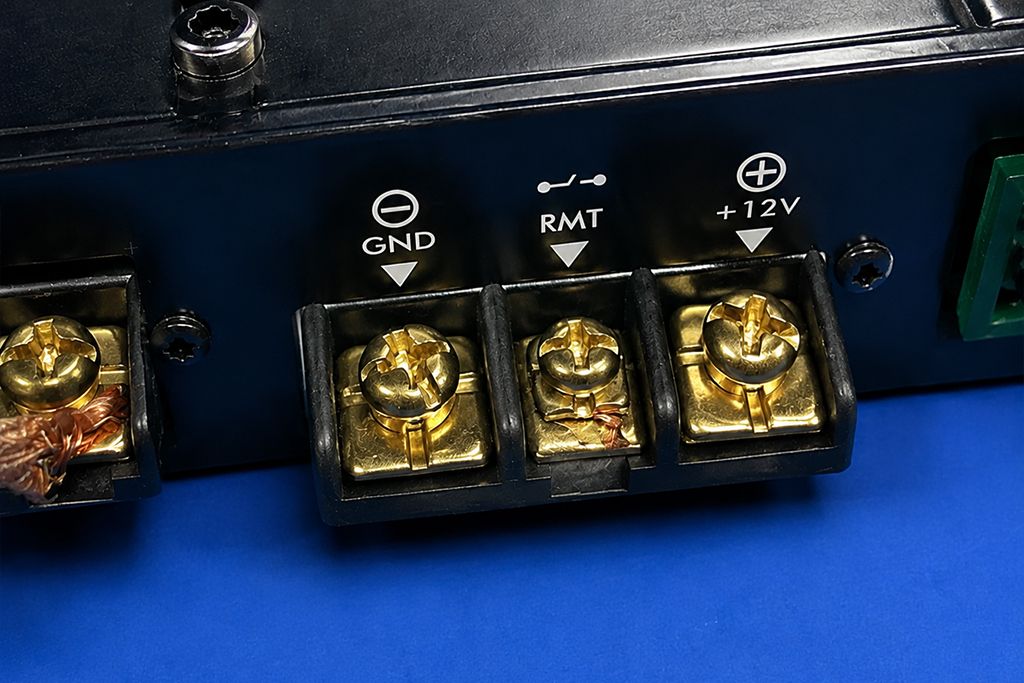

Тонкий 5-ти метровый кабель сечением 0,75 мм2 подключается к клемме уселка Remote (RMT), а вторым - к питанию магнитолы для управления усилителем.

Подключение акустики

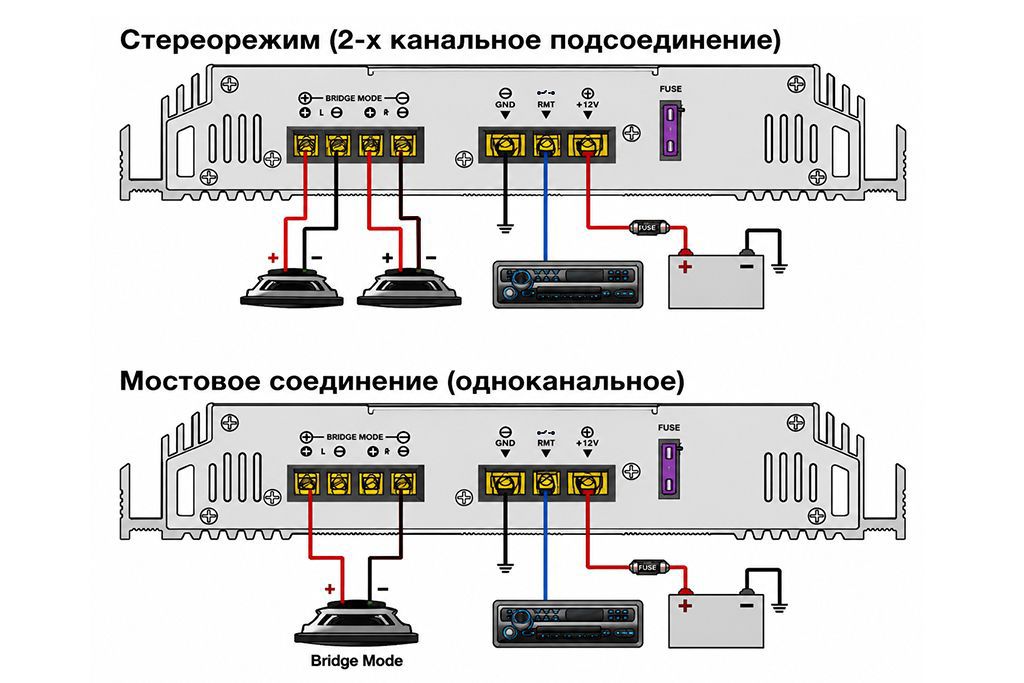

10-ти метровый акустический кабель соединяет с усилителем динамик сабвуфера. Соединение можно сделать мостовым (1 канал) или стерео (2 канала) по следующей схеме.

Тип соединения зависит от импеданса сабвуфера. Например, импеданс 4 Ома позволяет подключить только мостовое соединение. Какое соединение доступно в каждом отдельном случае, зависит от самого устройства. Поэтому перед подключением не лишнее тщательно изучить инструкцию.

Для соединения к акустическому кабелю аналогичным образом с двух сторон на термоусадку ставятся клеммы.
