Как подключить камеру заднего вида к магнитоле?

После покупки камеры заднего вида, появляется масса других вопросов:

Найдите место для крепления

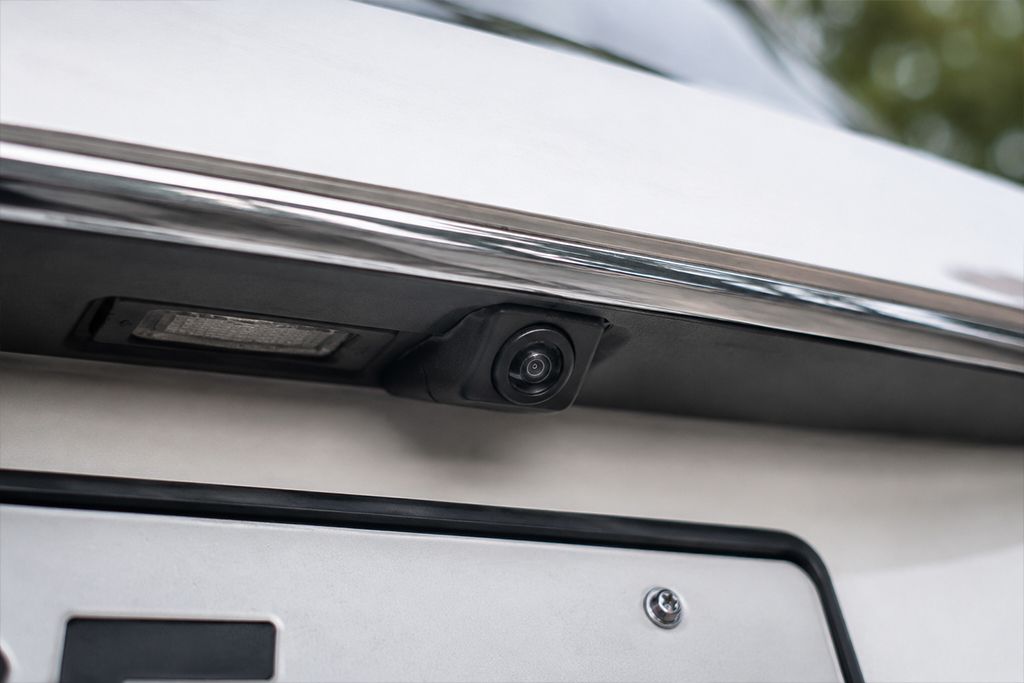

Начните монтаж и подключение устройства с выбора точки крепления. Самое популярное место – сразу над задними номерными знаками.

установка камеры зх в штатное место

Но сюда устанавливают прибор не всегда. Поэтому при выборе места для монтажа обратите внимание на следующие критерии:

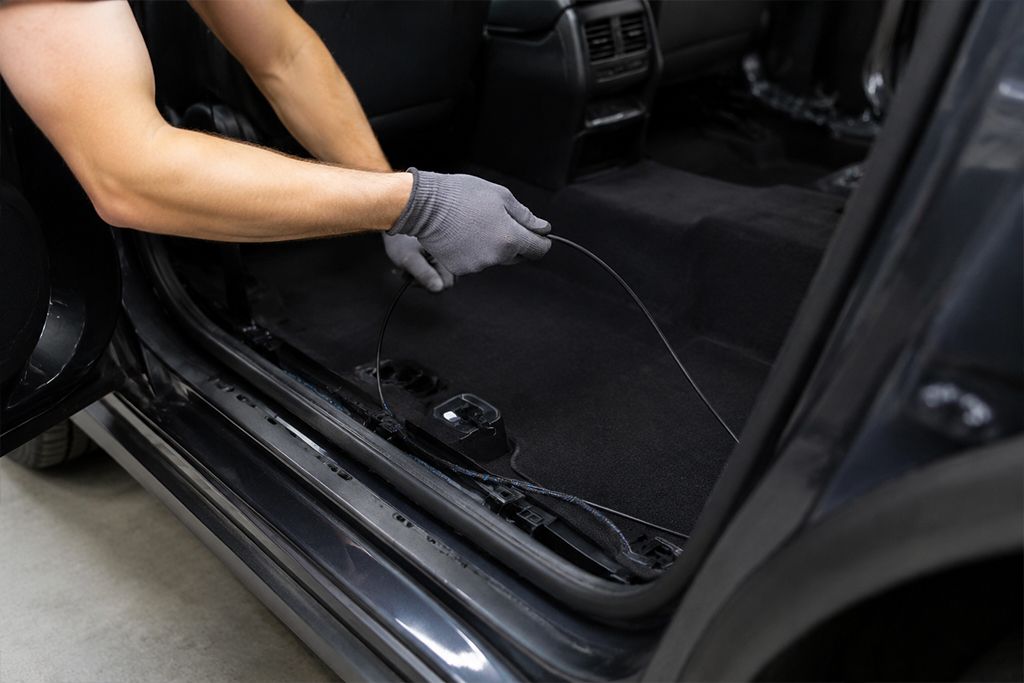

Проложите кабель

Штатного кабеля обычно достаточно для прокладки по салону авто. При установке на крупных транспортных средствах может понадобиться дополнительный метраж. От камеры кабель поступает в багажник и по борту авто к центральной консоли. Кабель укладывают под ковровым покрытием пола, предварительно сняв пороги, сиденья и другие мешающие детали.

Подключите камеру ЗХ

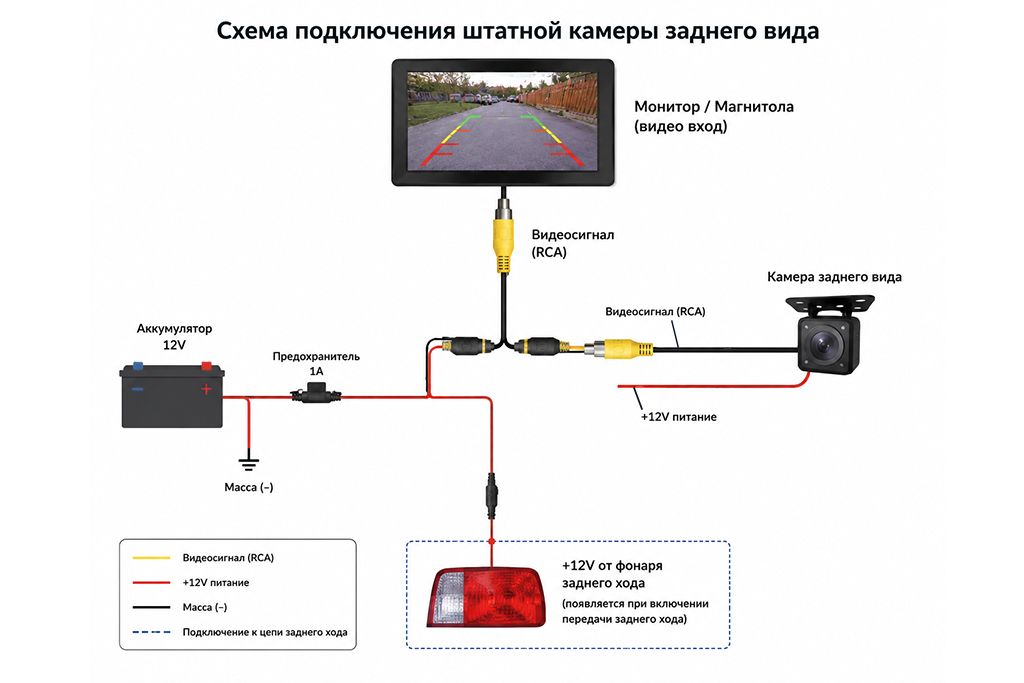

Подключить штатную камеру заднего вида можно к монитору или магнитоле. На этой схеме отображен правильный путь подключения.

схема подключения камеры заднего вида

Для бесперебойной работы нужно напряжение 12 V. Именно от такого напряжения запитан фонарь заднего хода.

Куда подключить провода камеры заднего вида?

К плюсу фонаря заднего хода подключают провод питания (через предохранитель, который идет в комплекте или приобретается отдельно), а минус заземляется.

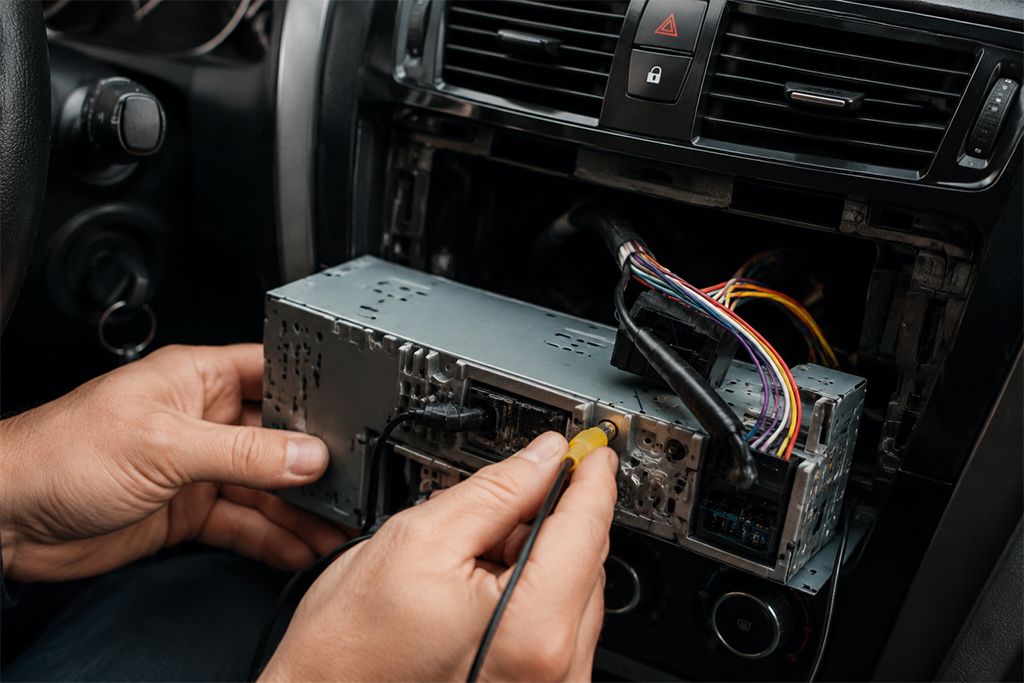

Желтый провод с разъемом RCA подключают к магнитоле или другому мультимедиа-устройству, к соответствующему выходу или “video in”.

разъемы на магнитоле под камеру

Подключение осуществляется с помощью штекера типа «тюльпан», установленном на кабеле подключения с двух сторон.

По готовности соединительной цепи все соединения тщательно изолируют. На заключительном этапе проводят проверку работоспособности устройства, подключая клеммы к аккумулятору.
